プリント基板実装 (PCBA)

PCBアートワークから試作・量産に対応いたします。 試作から量産までフレキシブルな生産体制でお客さまをフルサポートします。 プリント基板サイズは、最大510×460mmの大型基板に高密度な多ピン部品が実装可能です。 板厚は最大5.0mmまで対応いたします。

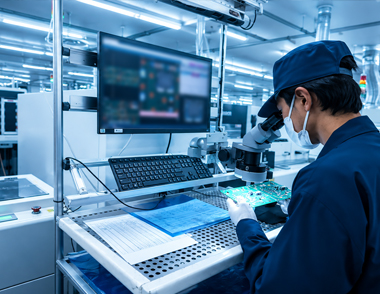

検査

自動化設備（3D-AXI/AOI）によるはんだ付け、実装部品検査を実施しています。 最終確認は熟練者による目視検査も実施し、高い品質を維持しています。

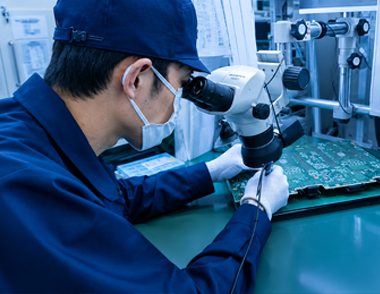

リペア

大型狭ピッチBGAの交換の対応が可能です。
プリヒート併用局所加熱による周辺部品の品質確保し、短日程で対応いたします。



装置組立

電子組立作業指示システム（e-Assy）導入による装置組立（FA*）や各種試験設備による、高性能試験（FT*）も対応しています。

*FA:Final Assembly *FT:Final Test

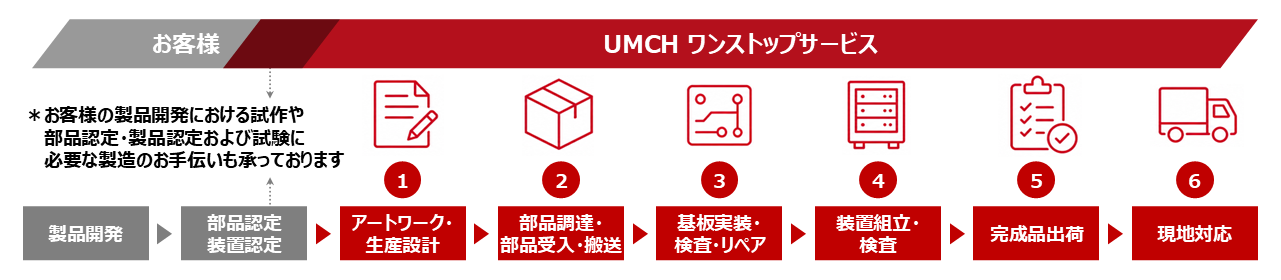

1.アートワーク・生産設計

・製品開発メーカ様との連携によるアートワーク設計

2.部品受入・部品搬送

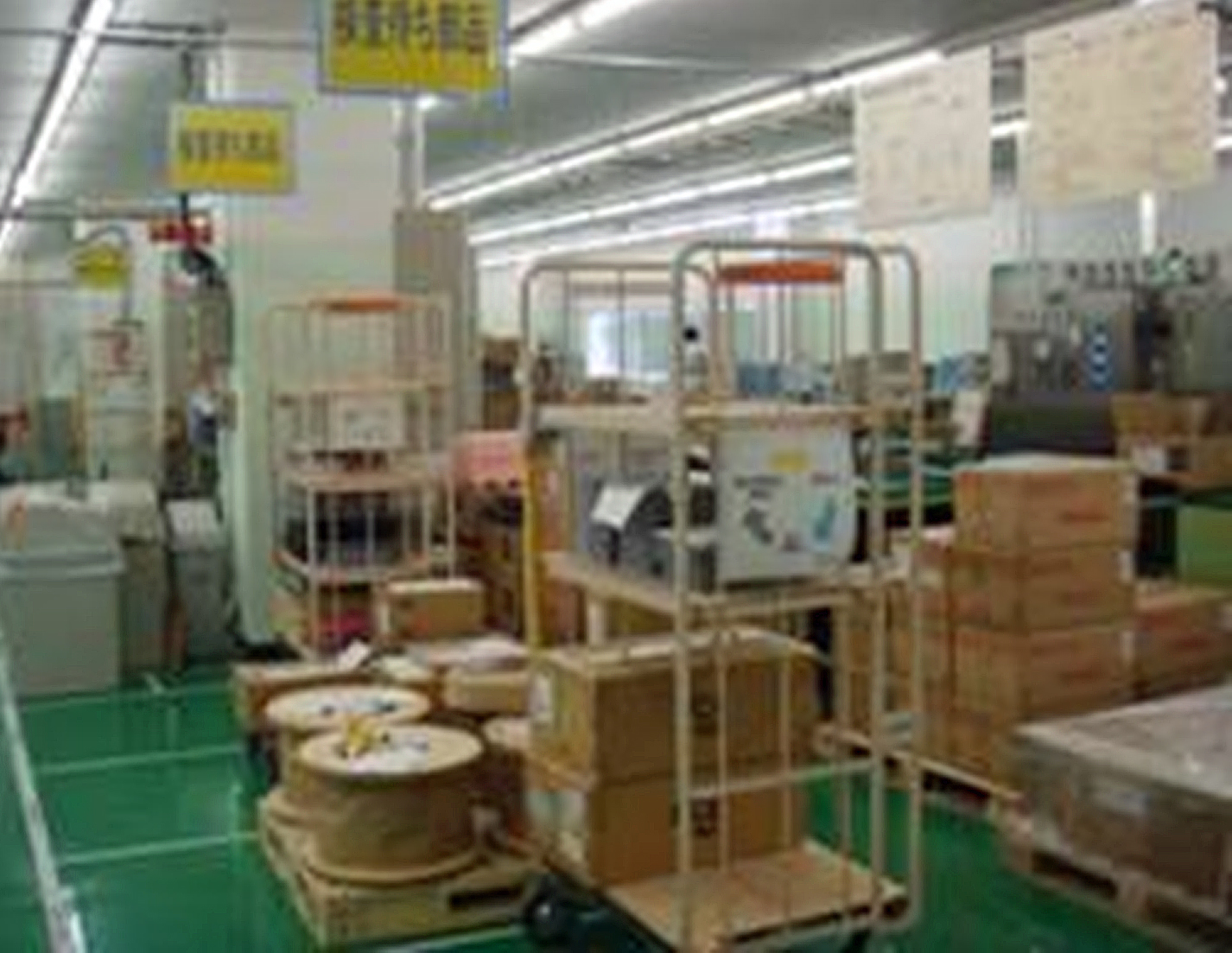

・荷受け、部品受入検査、RFID管理

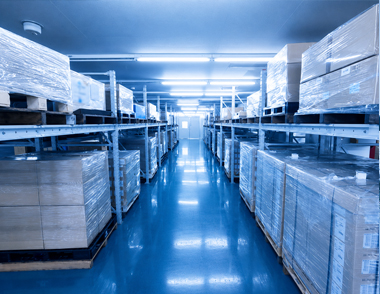

・自動倉庫、工程進捗連動の自動搬送車(AGV*)
  (AGV*：Automatic Guided Vehicle）

3.基板実装&検査/リペア

・プリント基板部品搭載・はんだ付けライン
・LCA (Low Cost Automation)　自社生産設備活用による生産

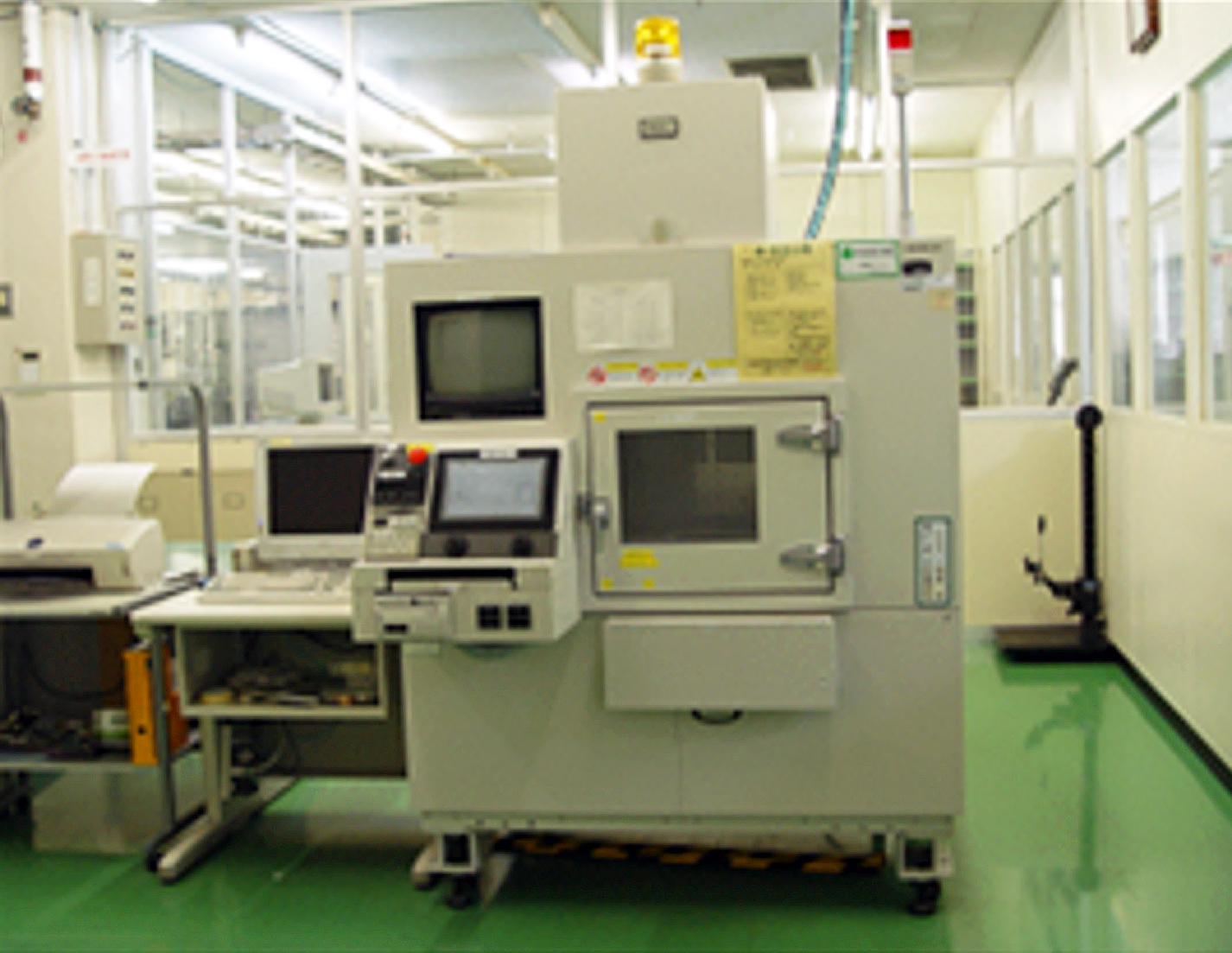

・3D画像、X線による自動検査
・不良解析、リペア作業

4.装置組立＆検査

・装置組立・端末組立・大型装置組立
・自動組立・検査ロボット
・キッティング
・OS、インストール
・機能試験
・エージング試験

5.完成品出荷

・製品・仕様に合わせた梱包設計
・大型製品出荷対応

6.現地対応

・お客様仕様に合わせた現地作業

情報通信機器

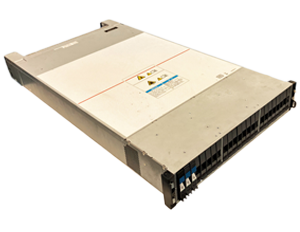

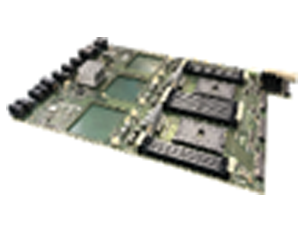

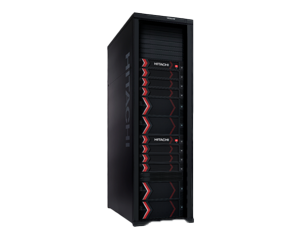

・ストレージ
・サーバ

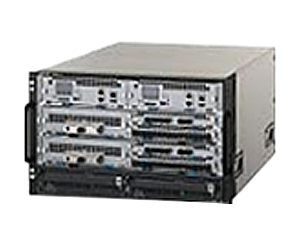

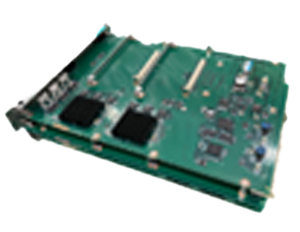

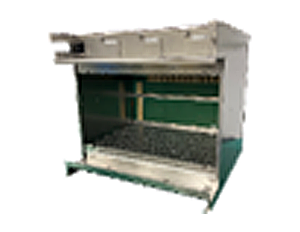

・通信ネットワーク

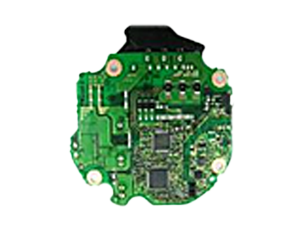

車載機器

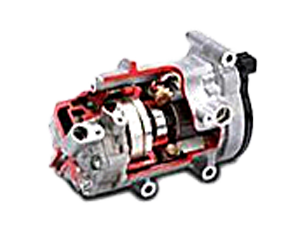

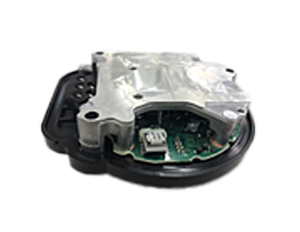

・環境対応車(HEV,EV)の電動コンプレッサー用インバーター



産業機器

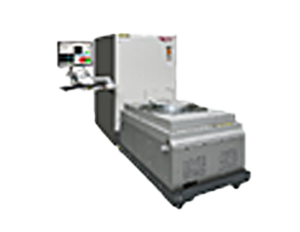

・半導体テスタ装置
